电源口：DC 12V

6

云台摇杆：三维立体云台控制摇杆，可控制云台转动、焦距拉大缩小和选择的功能。

2

COM口：数据输入接口，支持RS232、RS485信号输入，主要用于录播主机与导播台的数据通讯（云台、切换命令、触控命令等）。

7

POWER：导播台电源触控按键。

3

HDMI-IN：HDMI信号输入接口，接入录播主机的HDMI-OUT信号

8

SW按键：切换按键，SW下面的1-6的数字按键功能可以是通道切换和对应通道预置位。SW触控按键用于切换功能（通道、预置位这2个功能的切换），切换成对应的功能才能正常使用1-6数字按键。

4

VGA-IN：VGA信号输入接口，接入录播主机的VGA-OUT信号（录播导播界面）。

9

数字按键：可用于对应通道预置位切换，也可作为录播1-6通道的切换按键使用。

5

接口丝印：接口丝印

10

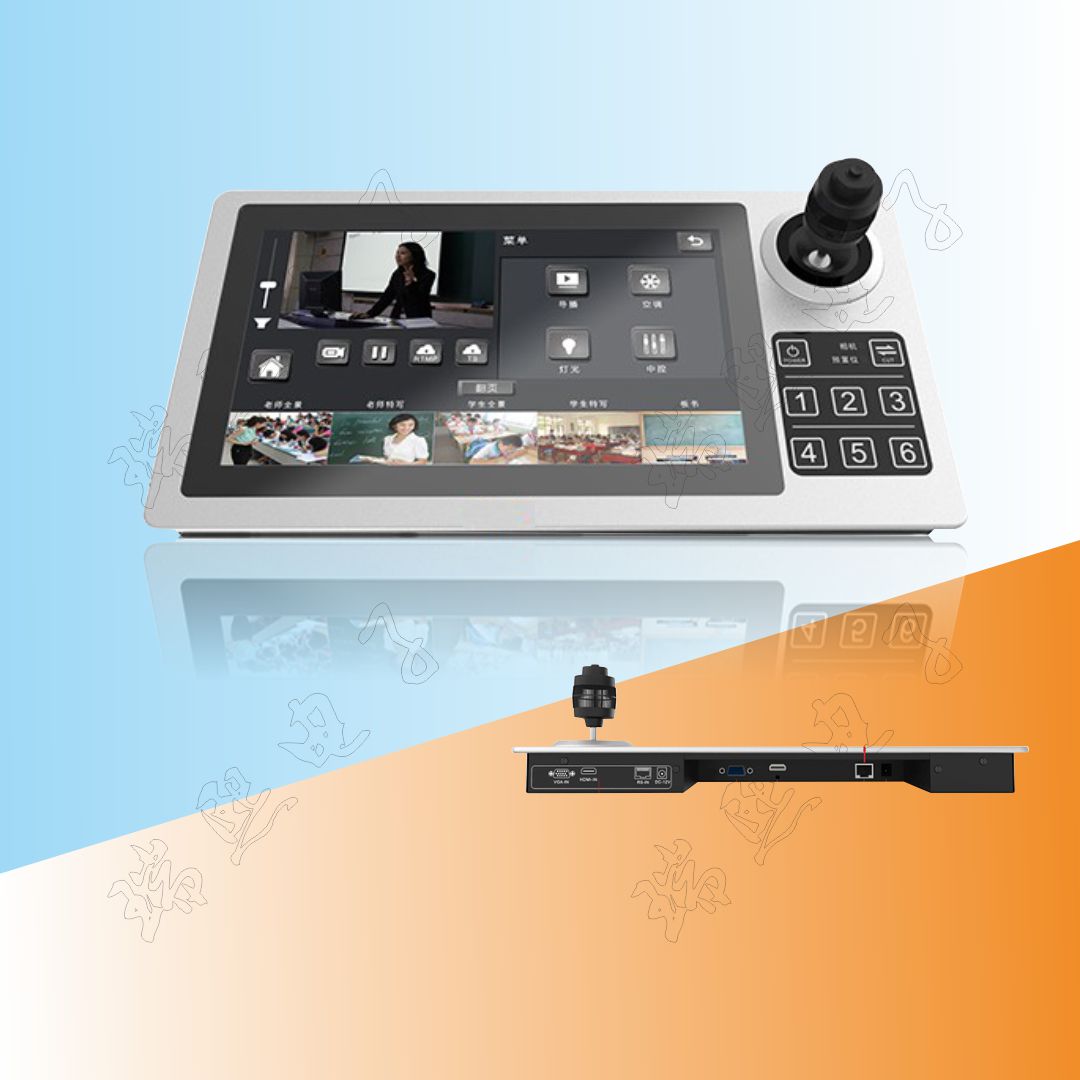

液晶触控屏：11.6寸高清液晶触控屏，可显示和触控录播主机导播界面。
